一、概 述
该监测系统,可全天候监测管道吊杆的荷载和变力弹簧组件的位移量。并上传到远端服务器,进行统筹分析,可达到故障预测和输出运行报表等功能。该系统基于超低功耗无线物联网技术,安装简易,维护量小,成本低廉。
二、产品原理

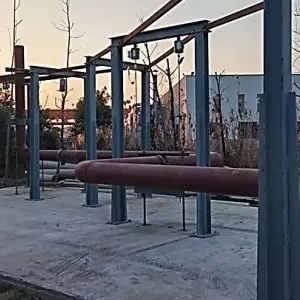

在管道支承系统里的各个支承、吊点中,接入相应的力值传感器和位移传感器,将得到的信号经数字化处理后,以无线传输形式传输到信号接收中心,信号接收中心(无线接收基站)再把信号传输到后台数据处理平台,由数据管理软件把汇集的数据按各种任务的数学模型,进行存储、分类、运算、比对,最后由各个任务模型得出的结果,由显示终端,通过直观、清晰、形象的界面显示出来。

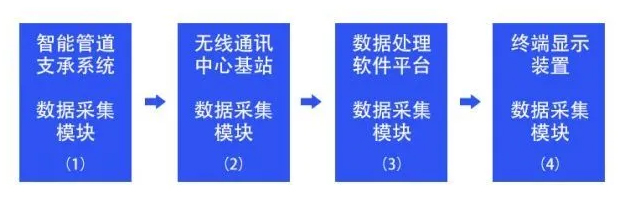

图1 结构框架
本产品由1.智能管道支承系统; 2.无线通讯中心基站; 3.数据处理软件平台;4.终端显示装置组成。这四个部分,分别完成了数据采集、数据传输、数据处理、数据显示功能。从而实现大型管道的在线测量,实时显示,数据分析,预警报警等功能。
三、功 能
1、能实时检测管道在工况下各支承点的荷载和位移,填补了电厂在线检测中的一个盲区。
2、能及时发现管道支承件的疲劳、断裂、失效并实时报警,以保障管道的安全运行。
3、能实时准确检测到管道在热态工况下的荷载点,对其进行合理调整和重点跟踪检测。
4、通过采集的累积数据,运用数据分析软件,可对管道支承件运行进行安全性评估,以此实践支吊架寿命的科学管理。
5、在冷态情况下,可利用该系统对管线上各支承点的荷载进行合理调整、优化管线荷载的分布。
四、特 点
1、各荷载、位移传感器均根据支吊架技术要求开发的专用异型传感器,使之安装时不影响吊点尺寸链和接口尺寸的对接。
2、所有信号传输均采用无线传输,使之安装更加简洁、便利。
3、终端显示更加方便、简单。只要有网络、电脑、智能手机,随时随地可实时监测运行中的数据。
