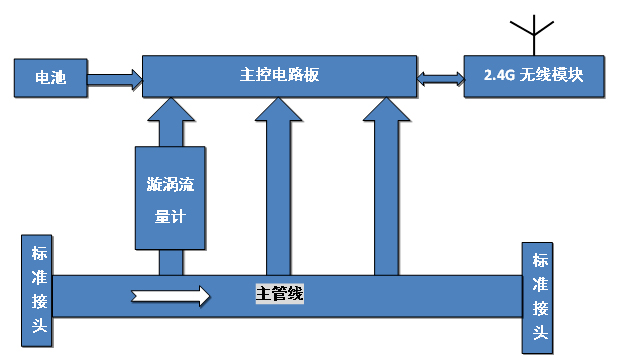

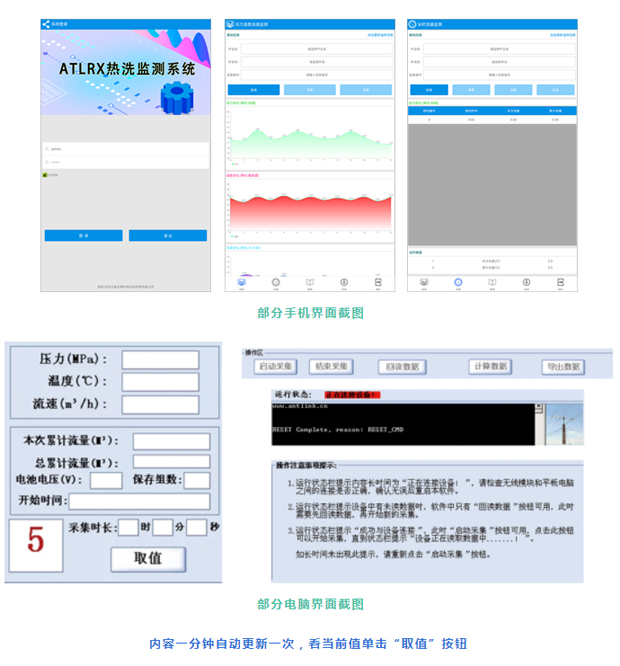

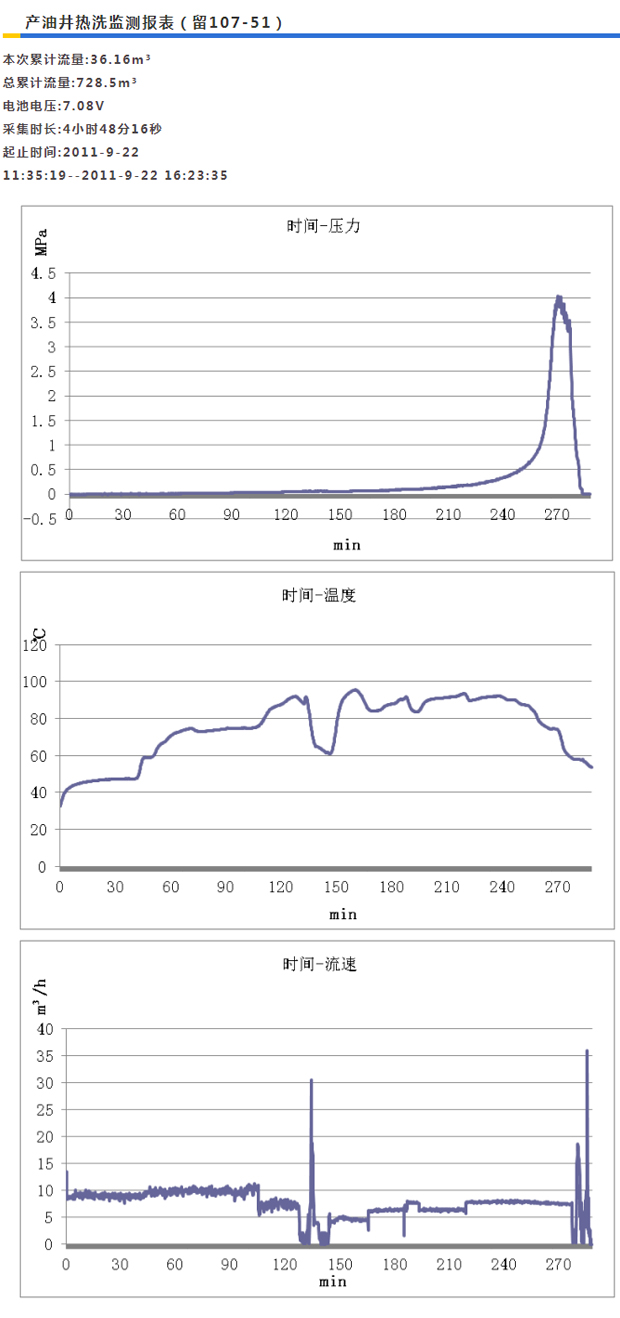

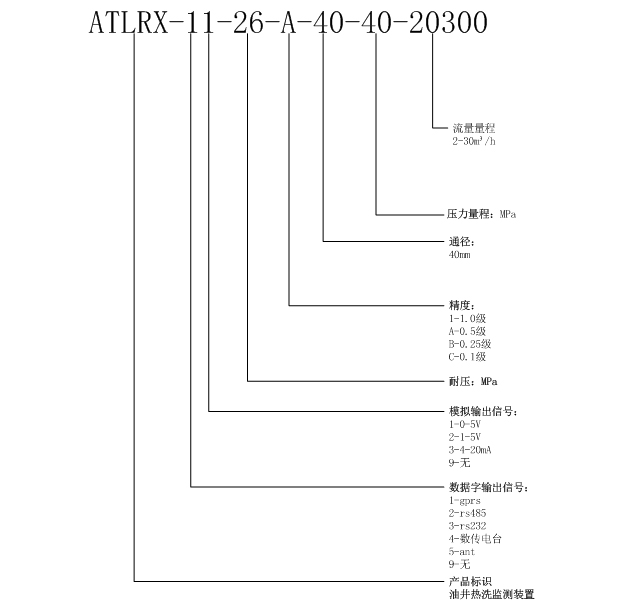

一、系统组成 该系统主要由涡街流量传感器,压力传感器,Pt100温度传感器,主控电路板,电池,两端油管扣和尚头接口组成。所有器件做成一个总成,洗井作业时装在井口,洗液入口。用无线终端(笔记本电脑)开始采集操作整个系统开始工作。流量计采集流量、温度传感器采集温度和压力传感器采集压力信号都进入主控电路板,主控电路对这些信号进行处理后 ,转换为数字信号存储在内部的非易失性存储器上,每十秒采集一个点可连续存储11小时。 图1 系统组成模块 1、漩涡流量计 漩涡流量计是流量采集的核心部件,主要特点如下: (1)公称通径 40mm (2)流速不小于 30立方米每小时 (3)精 度 1.5级 (4)测量管材料 不锈钢1Cr18Ni9Ti (5)旋涡发生体 不锈钢1Cr18Ni9Ti (6)电极材料 不锈钢1Cr18Ni9Ti 2、压力传感器 压力传感器选用扩散硅压力传感器,主要特点如下: (1)测量精度 ±0.5%FS (2)过载压力 ≤150%FS (3)温度漂移 ≤±0.02%FS/℃ (4)补偿温度 -10~80℃ (5)介质温度 -40~105℃ (6)环境温度 -30~85℃ (7)环境湿度 ≤85%RH (8)外壳材质 不锈钢结构 (9)测量介质 对不锈钢无腐蚀的气体﹑液体 3、温度传感器 温度传感器采用线性稳定性良好的pt100温度传感器。这个传感器为通用传感器,在工业上广泛广泛应用。 4、主控电路板 本套系统的核心部件,起到统筹控制全局的作用,为我公司自主研发,主要特点如下: (1) 低功耗,采用超低功耗单片机msp430为控制器件,有效降低了功耗,延长电池使用时间。 (2) 高稳定性,整个系统实现数字校准,没有任何的可调器件,大大的降低了故障率。 (3) 宽温度范围,所有器件均采用工业级标准,进行严格的高温老化,和高低温冲击试验,确保在-40到+85摄氏度的范围内稳定工作。 5、无线模块 2.4g全球免执照载波频率,1M的通讯速率。 通讯距离开阔地>20米。 内置数据链路层,无差错通讯。 三、原理介绍 所有器件做成一个总成,洗井作业时装在井口,洗液入口。用无线终端(笔记本电脑)开始采集操作整个系统开始工作。流量计采集流量、温度传感器采集温度和压力传感器采集压力信号都进入主控电路板,主控电路对这些信号进行处理后 ,转换为数字信号存储在内部的非易失性存储器上,每十秒采集一个点可连续存储11小时。在作业期间无线终端可以随时监测洗井的实时参数,并且可以读取此刻以前的洗井过程数据。作业完毕后,用无线终端读取本次过程数据后发送待机指令系统进入待机状态,同时无线终端生成报表,下次数据开始采集成功后RTU存储的信息将被清除,腾出空间。 内置4节五号电池,累计采集时间大于六个月。如果以每天洗井四小时计算可以使用2年左右。 四、命名方法 五、上位机软件 在作业期间无线终端可以随时监测洗井的实时参数,并且可以读取此刻以前的洗井过程数据。作业完毕后,用无线终端读取本次过程数据后发送待机指令系统进入待机状态,同时无线终端生成报表,下次数据开始采集成功后RTU存储的信息将被清除,腾出空间。 内置4节五号电池,累计采集时间大于六个月。如果以每天洗井四小时计算可以使用2年左右。

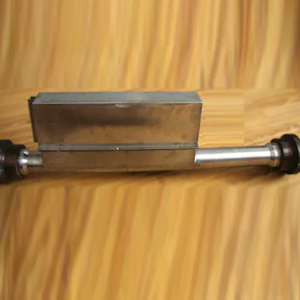

油井热洗监测系统(图)
