一、概述

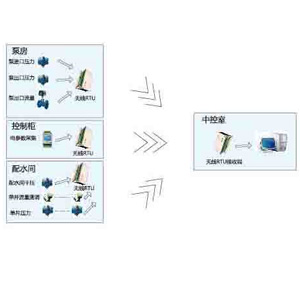

(1)系统内每个配水间安装远程数据采集控制器(RTU)一台,实现数据的自动采集和控制。
(2)注水泵房安装一台远程数据采集控制器(RTU)一台,对注水泵及配电间进行数据采集。
(3)中心控制室上位机对所辖下层检控单元进行集中数据处理、动态显示、远程控制和故障报警。
二、可实现功能
(1)生产数据自动采集功能
对电机三相电压、电流、功率因数;
注水泵参数:泵进出口压力、泵出口流量;配水站参数:干线压力、单井注水压力、单井注水流量,进行实时自动采集和动态显示。
(2)效率计算分析功能
计算注水系统输入总功率、电机负载率、注水单耗、机泵效率、管网效率、系统效率、井筒效率、储层效率。
(3)管网运行诊断
同步检测管线节点压力、流量,应用当量管径法对管网运行状态进行诊断,并计算出注水管线当量管径。
(4)报警提示功能
注水机泵、配水站、注水井各种检测参量出现异常,或注水管网经过分析效率低于股份公司标准时,中心控制室上位机进行声光报警并可故障提示。
(5)远程控制功能
注水井的远程控制功能为调节单井注水量,分为人工远程控制和自动控制两种方式。
(6)数据管理功能
数据存储、数据查询、报表生成打印、数据曲线绘制。
三、达到效果
形成集生产数据管理、同步测试技术、仿真技术、工况诊断技术、优化分析技术、效率计算、注水井自动监测、注水井措施技术经济分析等具有集成技术的注水系统管理专家软件平台。为构建数字化信息化油田提供技术支持。
