一、控制方式

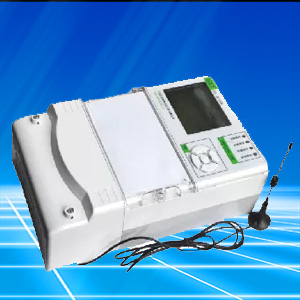

集中控制器置于线路首端,可以测量整条线路的无功量及其它电参数,对系统内所有设备进行统筹控制。执行单元和测控单元可以是一个或几个,分布在线路上负载相对集中的中心点。测控和执行单元可以做成一体。
工作流程如下:
测控单元将测量的电参数通过无线数传网络传输给集控器。集控器统筹线路上所有测控单元测量得数据,经过计算分析通过无线数传网络控制各执行单元进行投切操作,达到整条线路的优化补偿。
集控器将所有的数据包括测控单元测量得数据和执行单元的状态通过gprs传至数据务中心,数据服务中心将收到的数据存贮到数据库。通过客户端可以生成报表和查看当前状态和数据,也可以对电容进行远程的手动投切。
二、系统优点
(1)
根据整条线路的测量数据进行统筹的投切电容控制,保证补偿状态;
(2)
执行单元分布于负载中心点,无功电流流动距离最近,接近于就地补偿,有利于降低线损;
(3)
线路及电容器的运行状况实时上传,客户可随时监控,有利于对设备的管理、维护;
(4)
设备投运率高,经济效益显著。
三、使用效果
(1)
通过网络实时的监控高压补偿装置,一旦高压补偿装置不正常工作几分钟内即可得到报警信息,保证电网的连续高效工作;
(2)
依托于上位机服务器的强大计算能力,经过我公司的优化算法,可实现现有装置配备情况下的补偿,无功线路损耗最小化;
(3)
稳定变电站输出端的功率因数在0.94以上,杜绝罚款;
(4)
可检测线路上的负荷情况,对用电设备的运行情况提供参考数据;
(5)
自动生成报表。
