箱式变电站

YBW-12系列预装式变电站,具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点。



一、变电站用途
YBW-12系列预装式变电站适用于一次侧交流额定电压12kV、变压器容量为1600kVA、工作频率不大于50Hz的公众能接近的户外预装式变电站设备。该变电站是通过电缆对外连接的,可以从它的内部或外部进行操作。用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用点等场所,作配电系统中接受和分配电能之用。 YBW-12系列预装式变电站符合标准IEC1330:1995《高压/低压预装式变电站》的有关要求、GB/T17467-1998《高压/低压预装式变电站》。
二、结构特点
YBW-12系列预装式变电站,是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置,箱体材料采用槽钢、铝合金与阻燃型复合材料制作而成。 YBW-12系列预装式变电站,具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点,与常规土建式变电站相比,同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5,大大减少了设计工作量及施工量,减少了建设费用。在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统,是目前城乡变电站建设和改造的新型成套设备。
三、采用标准
DL/T 537-2002高压/低压预装式变电站选用导则
GB/1094-1996电力变压器
JB/T 10217-2000组合式变压器
GB/T 14048.1-2006低压开关设备和控制设备
GB 7251.1-2005低压成套开关设备
GB/T 15576-2008低压成套无功功率补偿装置
GB4208-2008外壳防护等级
DL/T621 -1997交流电气装置的接地
四、变电站性能要求

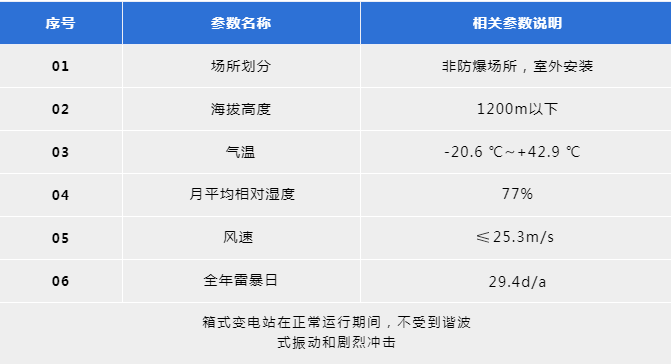

(1)环境条件

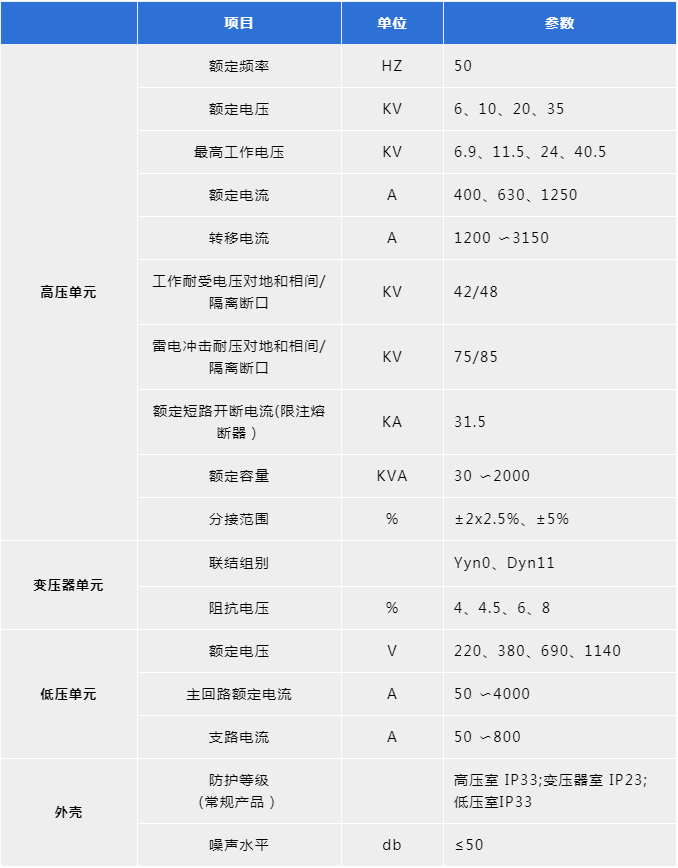

(2)主要技术条件和参数

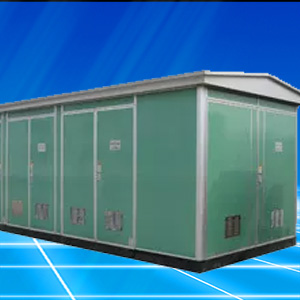

箱式变电站(图)
