一、概述

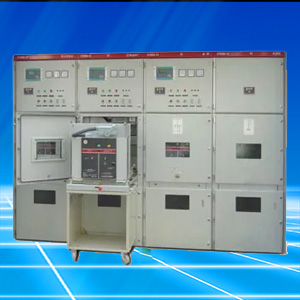

主要用于发电厂、工矿企业、电力系统二次变电所的受配电以及大型高压电动机启动、控制等，并对电路进行控制、保护和监测。 本开关柜配用高开断能力和低截流值的国产VS1(ZN63)型真空断路器（也可以配置ABB公司生产的VD4型真空断路器）作为主开关，结构先进、合理、紧凑，性能优越，安全可靠，同时具有“五防”联锁功能，满足IEC298、GB3906等技术标准要求。
二、相关参数
（1）额定电流 630A /1250A/1600A /2000A/2500A /3150A
（2）额定电压 12KV
（3）额定短路开断电流 25 KA / 31.5 KA / 40KA
（4）使用环境
① 周围空气温度：不大于+40℃，不小于-15℃；
② 环境湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%；
③ 海拔：设备安装场所海拔高度1000米；
④ 地震：地震烈度不超过8度；
⑤周围空气：应不受腐蚀性或可燃性气体、水蒸汽等明显污染；
⑥ 无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足I类要求。
订货须知
（1） 主接线方案编号及单线系统图，排列图及平面布置图；
（2） 二次电气原理图，端子排列图，若无端子排列图时按厂家端子排设计；
（3） 每台开关柜的电气元件的名称型号、规格、数量的详细列表；
（4） 需要母线桥（两列柜间及墙柜间母线桥）时需提供跨距、高度及孔径大小尺寸；
（5） 开关柜使用在特别环境条件下时应在订货时提出；
（6） 需要其它备品备件时，应提出各所需元件的名称、规格、数量，并按合同附件列出。
