输油管道电加热装置

本装置尤其适用于低产期油井集输管线的加热,促进原油在管道内的流动,降低井压,保证采油量 。



一、概述

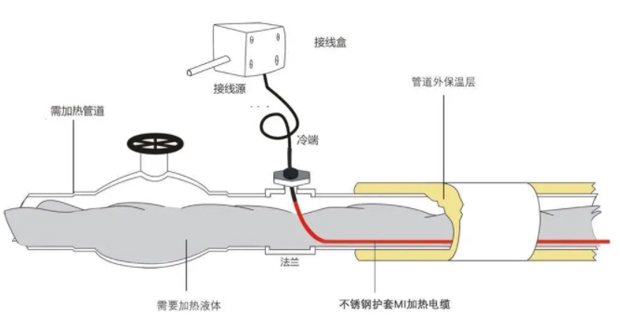

      本产品技术是将MI加热元件直接穿入管道,是充分利用MI加热元件连续无缝焊接的良好机械及防腐性能,热量100%输入管道,为管道内气体、液体介质的加热或维持温度。
     同时可以替代井口加热器;一旦发生了管道凝堵的事故情况,可以启动电加热系统,将管道内已凝堵的介质逐渐的呈线性融化而使得输送管道比较快地重新开通。
二、系统组成

1.内置式MI加热元件
     该部件是用于管道内介质加热及保温的主要器件,MI加热元件为非标准件,电热功率需要按照每口井的介质、输送量、输送距离,环境条件所决定。
     管道内MI加热元件化均为金属材质,可连续3000米无缝焊接。其金属护套可以与管道内的介质直接接触。根据介质对金属材料的腐蚀情况及介质工艺温度,可选用的金属护套材料主要有304不锈钢、316L及825合金等。
      MI加热元件可以是单芯U型;二芯;三芯。对于超过9KW的内置电加热,为考虑电力平衡,通常建议采用三芯组合三相星型连接。
2.测温元件
测温元件采用金属护套的热电偶,方式有:E或者K分度。 测量点可以选择下列三个位置:
(1)测量管道流向的末端温度;
(2)辅助加热段的末端温度;
(3)测量井的出口段5-10米点的温度。
3.温度控制箱
温度控制箱是独立安装在井口的安全区域内,户外式结构,防护等级IP56。

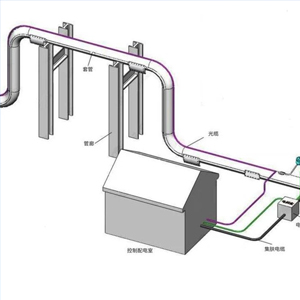

输油管道电加热装置(图)
