目前，油田现场的憋压测试是通过简单的指针式压力表进行人工读数，瞬时数据显示不直观，历史数据亦不能被完整记录下来，影响了现场技术人员对油井工况的准确分析和远程判断。 根据现场需求，结合憋压曲线分析算法，开发了机采井智能憋压诊断仪，该仪器可以高速采集油井憋压数据，完整记录憋压操作的全过程，保存历史数据、绘制憋压曲线，并支持导出数据文件，实现测试结果信息共享。 机采井智能憋压诊断仪可以是把数传压力表录取的井口油压数据通过通讯线实时地传递到机采井憋压曲线测试仪上，在显示器直接显示憋压数据和曲线。通过编制的软件将油井开机憋压和油井停机憋压数据放到同一坐标轴下对比，使操作人员直观地了解油井井下泵的工作状态。同时通过专业技术人员给定的憋泵标准，可直接判断出泵况问题原因。将显示器上存储的数据和曲线通过USB接口上传到计算机上，可显示更精细的数据点，以便做更进一步的分析、判断，可更好的分析井下油泵工作状况。
硬件结构及功能：
（1） 压力测量量程0～7MPa 精度 ±0.5%fs
（2） 工作环境温度范围-40~+85℃。存储温度范围-50~+90℃
（3） 电源电压 DC4.5V 安装电池 AA1.5V*3 超低功耗三节碱性电池可累计测试1000小时
（4） 输出方式 ANT 2.4G无线输出，U盘下载
（5） 无线输出频率 2.422GHz, 输出功率 0dbm
（6） 内部可存贮127组憋压数据，掉电不丢失
（7） 每组憋压数据1秒采集4点数据。测试时间不小于30分钟
（8） 外置柔性天线，抗折，抗震
（9） 内置时钟日历
（10） 4位断码液晶显示压力日期时间等
（11） 可以通过磁控开关或者手持终端开始和结束测试
（12） 数据导出，可以用手持终端导出，也可以用u盘导出，支持格式FAT32，支持u盘容量<32G
机采井智能憋压诊断仪由无线压力变送器和手持式智能终端组成。
主要功能：
（1）无线压力变送器（0-8MPa）安装在井口出液管线的测试接口上，在憋压操作过程中连续采集压力数据，实时跟踪井口憋压时的压力变化，生成比较直观的曲线图，直至憋压操作结束。
（2）通过手持式平板现场回放数据，可以浏览憋压过程的压力波动情况，为技术人员提供油井工况判断依据。
（3）存储憋压数据为一个数据文件，支持本地存储、查询，U盘数据拷贝。通过憋压试验仪与电脑进行数据通讯，实现测试数据的传输、共享。
手持式智能终端软件功能 ：
手持式智能终端软件采用Android系统开发，可以安装在智能手机或者平板电脑上使用。软件主要功能包括数据采集、存储、回放和数据导出功能。

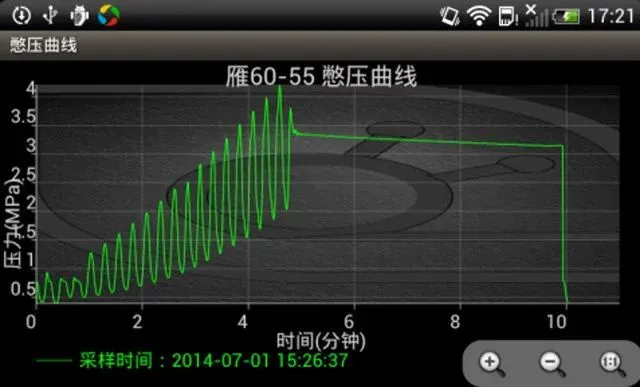

图1 憋压测试界面

上位机软件主要功能 ：
(1)上位机软件主要功能：机采井实时工况分析诊断，定量计算油井的漏失量。

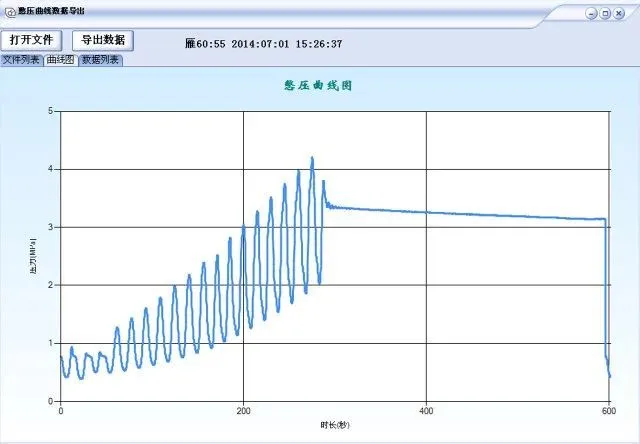

图2 上位机软件测试数据回放界面

(2)工况诊断：通过手持终端上位机软件，结合油井基础数据及动液面、示功图等，可以对憋压曲线做进一步分析，软件提供了五种工况的自动诊断功能。

图3 憋压曲线工况诊断图
