这些问题多年来都是油田注水的难题，在大力提倡节能减排的今天，这些问题显得更为重要。我公司在这个问题上进行了多年的研究和实践，在应用中硬件部分进行了数次优化，在算法上进行的多次的修订，最终形成了ATL注水系统效率测试系统。经过较大范围的应用，反应效果良好。
ATL注水效率测试系统是一种便携式的效率分析系统，它有用与现场数据采集的硬件部分，和计算分析软件组成。硬件部分主要采集电参数（有功功率，无功功率，功率因数，各相电压，各相电流等）、管道流量、泵入口压力和泵出口压力。各部分组成如下 （其中超声流量计，压力传感器测量同rtu通讯都为无线通讯。现场安装及其方便。所有模块都用电池工作，无须连接供电电源。）
一、主要功能
主要部件说明：
1.系统效率测试
(1)同步检测电压、电流、泵压力、泵流量；
(2)显示：电压、电流、功率因数、总功率、有功功率，泵压力、泵流量值；
(3)计算出输入电功率、电机负载率、注水单耗、机泵效率、管网效率、系统效率曲线。
2.管线结垢诊断
(1)同步检测管线节点压力、流量；
(2)计算出注水管线当量管径。

二、主要部件说明

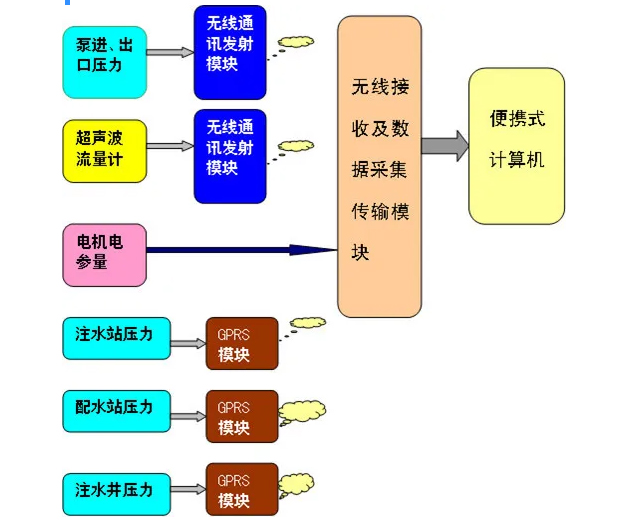

1.仪器整体结构图

2.硬件部分
(1)主机
便携式计算机，数据采集、存贮、回放、分析，是仪器的核心组成部分，是软件运行的载体。
(2)电量采集处理模块：
数据采集：配备三个高精度电流钳形表、四个电压测试夹、一个电量转换模块
(3) 无线蓝牙泵压力、流量采集模块：
功能：测量泵进出口压力、出口流量，利用无线蓝牙技术将信号传输至主机。
(4)压力变送器与GPRS集成模块：
配置三组模块用于测量注水管线节点压力。
3.软件部分
软件以实时通讯技术和数据库技术为核心，完成数据采集和分析计算两个部分，基于Windows操作平台界面友好，操作方便。

三、主要技术参数
(1)电参数

(2)流速范围：0～±30m/s测量精度优于±2% f.s；
(3)压力范围：0～40MPa;测量精度±0.5%f.s；
(4)泵压力、流量无线传输距离：0～80m；
四、测试方法与步骤
(1)测试站的选择
(2)测试用仪器仪表及其精度等级
(3)测试参量
(4)测试准备
(5)电机参数测试
(6)泵参数测试
(7)注水管网运行参数测试
(8)注水电机工作参数测试
(9)注水泵流量参数测试
五、现场试验情况
2012年自主研制的注水系统效率综合测试仪样机完成采油一厂15座注水站，120台次注水机泵的现场测试，技术性能达到设计要求、具备推广应用条件。
六、引用技术标准
GB/T15316—94 《节能监测技术通则》
GB6422—86 《企业能耗计量与测试导则》
GB12497—1995 《三相异步电机经济运行》
GB/T16666—1996 《泵机组液体输送系统节能监测方法》
SY/T6569-2003 《油田注水系统经济运行》
SY/T6275—1997 《石油企业节能监测综合评价方法》
SY/T5264—2006 《油田生产系统能耗测试和计算方法》
